Při návrhu rozvaděče se často řeší nedostatek místa. S rostoucím počtem vodičů a požadavků na funkčnost dochází k tomu, že klasické uspořádání přestává stačit. V praxi pak vznikají situace, kdy je zapojení nepřehledné a zásah do systému je komplikovaný.

Právě v těchto případech se uplatňují patrové svorky, které umožňují efektivně využít prostor a zároveň zachovat přehlednost zapojení.

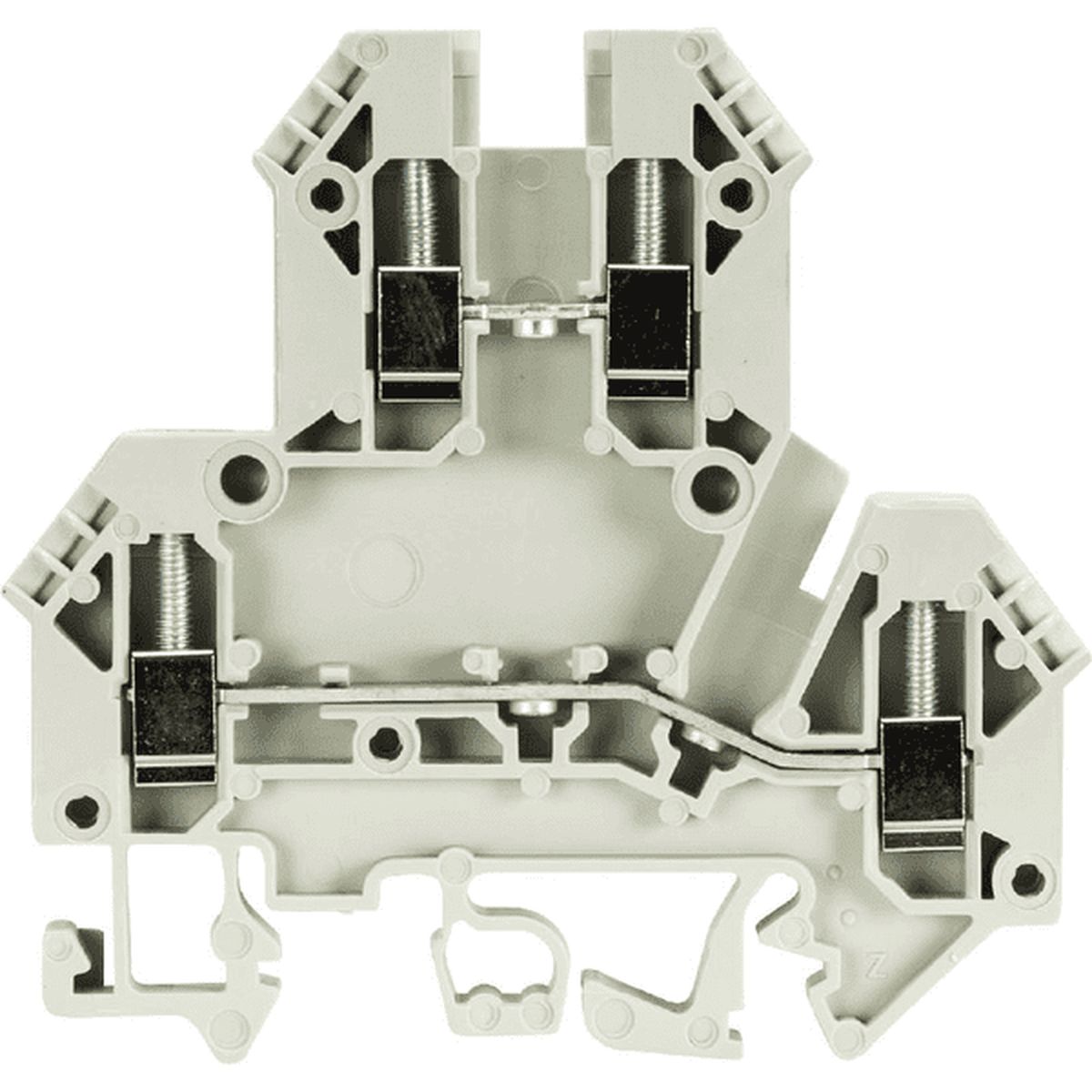

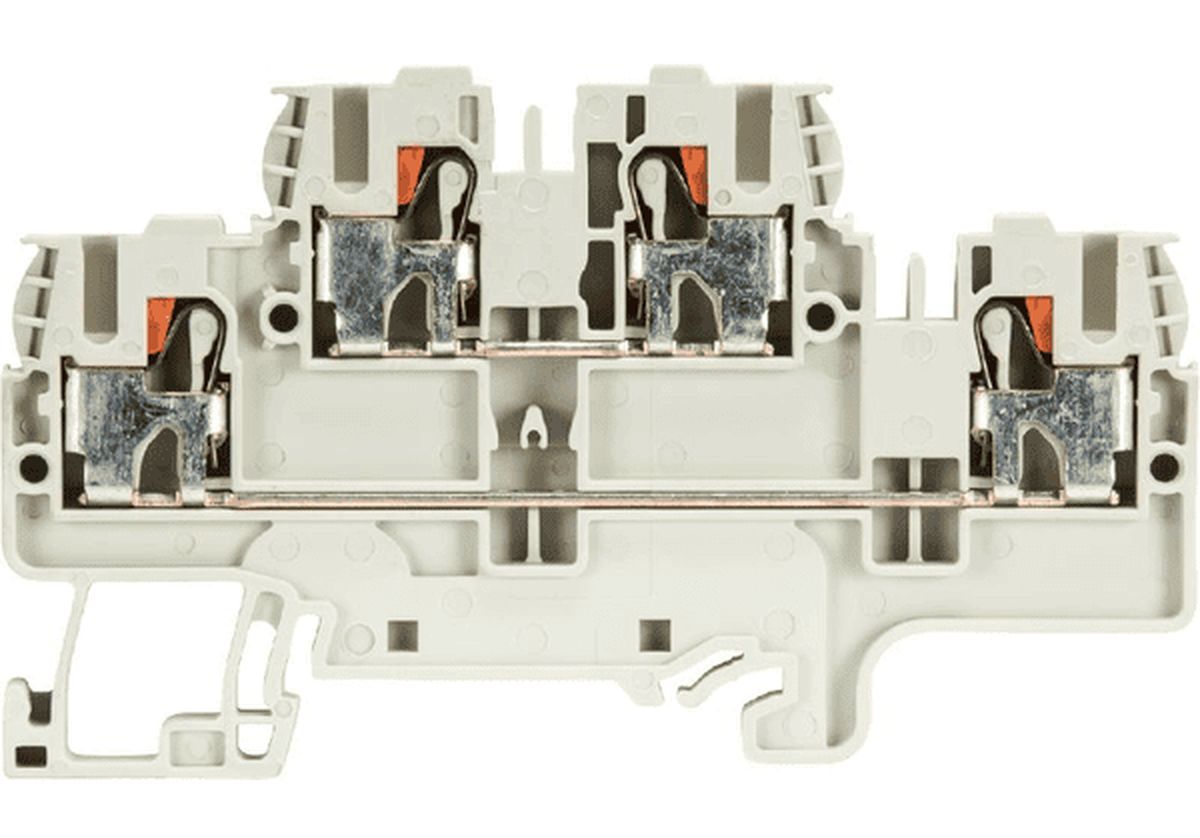

Jak patrové svorky fungují

Základní princip spočívá v tom, že jedna svorka obsahuje více úrovní pro připojení vodičů. To znamená, že na stejném místě lze realizovat více spojů, aniž by bylo nutné rozšiřovat prostor na DIN liště.

V praxi to přináší:

• úsporu místa v rozvaděči
• logické seskupení vodičů
• lepší orientaci při práci

Patrové svorky se často využívají například pro kombinaci různých potenciálů, což zjednodušuje celkové uspořádání rozvaděče.

Přehled hlavních výhod

Pro lepší pochopení jejich přínosu je vhodné shrnout hlavní rozdíly oproti klasickým řešením:

Parametr	Patrové svorky	Klasické svorky
Využití prostoru	Vysoká efektivita	Vyšší nároky na místo
Přehlednost	Logické uspořádání	Často rozptýlené zapojení
Montáž	Rychlá a systematická	Může být složitější
Rozšiřitelnost	Snadná	Omezená
Organizace vodičů	Přehledná struktura	Riziko nepřehlednosti

Z tabulky je patrné, že patrové svorky nejsou jen o úspoře místa, ale o celkové optimalizaci návrhu.

Kdy dávají patrové svorky největší smysl

Jejich využití se nejvíce projeví u složitějších instalací, kde je potřeba pracovat s větším množstvím vodičů. Typicky jde o průmyslové rozvaděče nebo systémy s vyšší mírou automatizace.

V těchto případech umožňují:

• zjednodušit strukturu zapojení
• snížit počet použitých komponent
• zlepšit orientaci při údržbě

Často se kombinují s dalšími prvky, například s propojovacími svorkami, které doplňují celkovou koncepci zapojení.

Schmachtl.cz

Jak ovlivňují servis a údržbu

Rozdíl mezi běžným a promyšleným řešením se nejvíce projeví při servisních zásazích. V přehledně uspořádaném rozvaděči je možné rychle identifikovat konkrétní vodiče a minimalizovat riziko chyby.

Naopak u nepřehledného zapojení dochází k:

• delším zásahům
• vyšší chybovosti
• složitější orientaci

Patrové svorky pomáhají tyto problémy eliminovat tím, že vytvářejí jasnou a logickou strukturu.

Proč se vyplatí řešit je už při návrhu

Zkušenosti ukazují, že dodatečné úpravy rozvaděče bývají omezené a často vedou ke kompromisům. Pokud se s patrovými svorkami počítá už ve fázi návrhu, lze prostor využít efektivněji a předejít budoucím komplikacím.

Jejich použití tak není jen technickým detailem, ale součástí systematického přístupu k návrhu rozvaděče.
